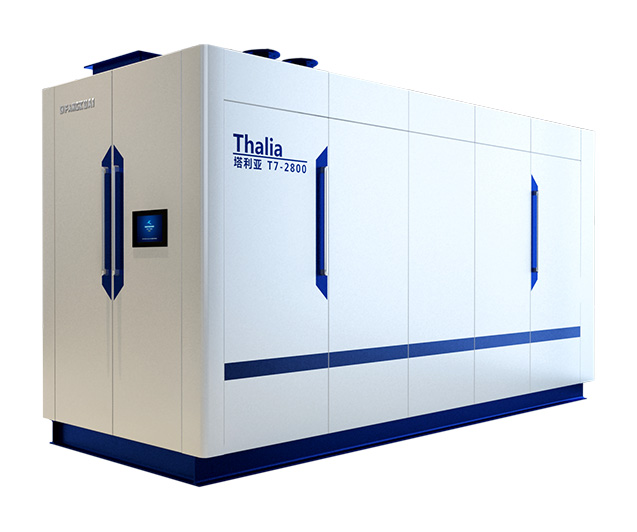

真空热水锅炉-T7

真空热水锅炉-T7

简介: 创新型燃烧与传热深度耦合技术,打破燃烧器的限制,使锅炉成为一个完整的热能系统,获得低氮排放的同时进一步提升效率;高温型真空腔,适用于全地形(高寒、高海拔地区都可使用)。

  • NOx:≤30mg/Nm³
  • 热效率:大于105.5%
  • 适用燃料:天然气
  • 应用范围:企事业单位、办公楼宇等

1、模块化运行:模块化设计可实现多台锅炉联控,精确调整供热负荷。

2、容垢能力强:大容积设计,冷却水在传热管外部流通,不易结垢且便于清理。

3、一机多用:多路换热器的配置,可同时实现多路供水,根据不同需求,可选择单独、串并联使用。

4、使用寿命长:热媒水在封闭的空间内循环,无损失,无需补水;冷凝部分采用硅铝合金制羽翼管,耐低温烟气腐蚀,经久耐用。使用寿命是传统锅炉的2倍。

5、占地面积小:U型烟管完成三回程;无需软水处理、热交换器、一次循环泵等辅助设备,只需连接燃气、用水输入管、烟囱和电源,锅炉就可以运行,极大程度上减小锅炉占地面积。

6、热效率高、氮氧化物排放低:全预混燃烧技术、Ultraten技术、螺纹技术及无焊缝弯制一次成形的有机结合,大幅度提高换热效率,并且从源头上控制NOx的排放量,满足国内一线城市排放标准。

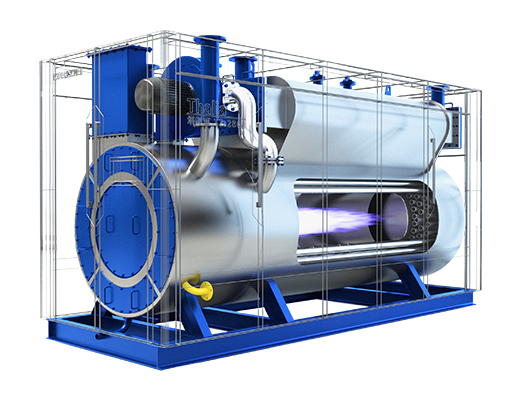

产品剖析图

核心技术

羽翼管冷凝器

羽翼管冷凝器

冷凝器采用硅铝合金材质的羽翼管,耐烟气环境腐蚀,经久耐用。

羽翼管的换热方式和结构设计,使烟气深度冷凝,换热效率提高。

羽翼管冷凝器的冷却水在管外流通,不易结垢且清理方便,对水质要求低;与传统冷凝器设计思路相反,传统冷凝器的冷却水在管内流通,极易结垢,且清理困难,对水质要求极高。

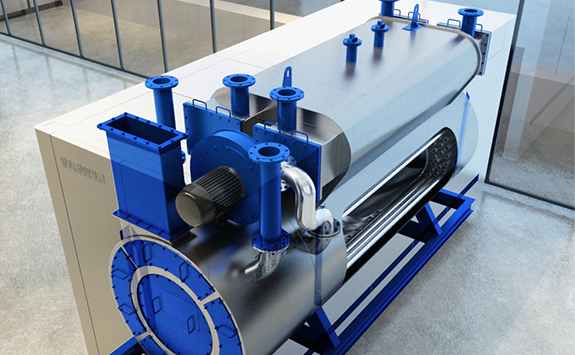

整装设计

整装设计

塔利亚T7系列锅炉不再是锅炉+燃烧器,而是通过计算机模拟实现锅炉更高效、更节能。

使用的不再是随意选配的标准燃烧器,而是根据该锅炉进行研发设计的燃烧系统,使得锅炉更高效,占地空间更小。

各设备的内置设计不但缩短了安装时间也节省了安装费用。

性能参数

真空热水锅炉-T7技术参数表

型号 额定热功率(kW) 长(mm) 宽(mm) 高(mm) 额定工作压力(MPa) 额定蒸汽温度(℃) 换热器额定压力(MPa) 热效率(%) 热水产量t/h(10/60℃)
T7-2800 2800 4800 1870 2530 -0.02 93.5 1.6 105.5 48
T7-4200 4200 5700 2080 2880 -0.02 93.5 1.6 105.5 72
T7-7000 7000 7400 2750 3500 -0.02 93.5 1.6 105.5 120

燃料消耗量为安装冷凝器以后的数值;燃料热值:重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³;

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。

热换器性能参数

型号 单个管箱 两个管箱串联 两个管箱并联
额定供热量(MW) 额定出/进口水温(℃) 热水流量(m³/h) 额定供热量(MW) 额定出/进口水温(℃) 热水流量(m³/h) 额定供热量(MW) 额定出/进口水温(℃) 热水流量(m³/h)
T7-2800 1.96 80/60 84 2.8 80/60 120 2.8 60/50 240
1.4 60
T7-4200 2.94 126 4.2 180 4.2 360
2.1 90
T7-7000 4.9 210 7 300 7 600
3.5 150

燃料消耗量为安装冷凝器以后的数值;燃料热值:重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³;

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。
