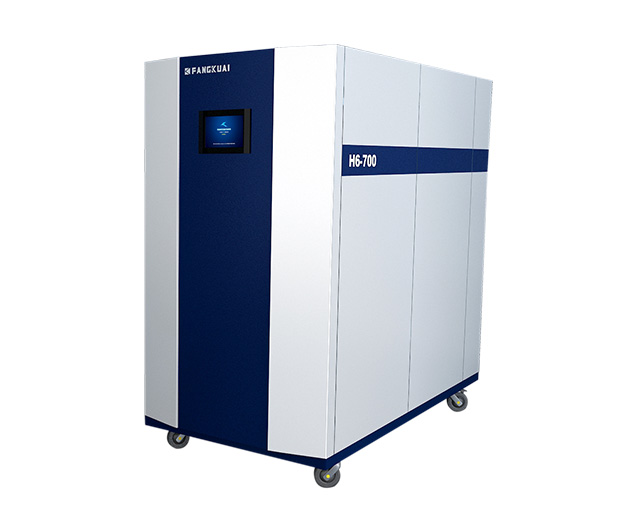

完全冷凝热水锅炉

完全冷凝热水锅炉

简介: 采用国内领先的新型环保的燃烧方式——全预混燃烧,对燃料和空气进行全预混,通过精密的调节和控制,确保燃气和空气完全混合,使燃烧更充分。利用全新Ultraten技术换热元件——羽翼管,独特的撕裂槽设计可增加5倍换热面积,大幅度提升传热性能,强化中心烟气的扰动,传热效率更优、能量利用率更高。应用领域

  • NOx:≤30mg/Nm³
  • 热效率:大于96%
  • 适用燃料:天然气
  • 应用范围:热水、采暖

1.超低氮氧排放:全预混燃烧技术,从源头降低NOx的生成;锅炉尾部的冷凝液吸收烟气中的有害气体,有效降低污染物排放量,NOx<30mg/m³,满足一线城市排放标准。

2.极简安装方式:整装出厂,厂内调试,现场只需安装进出水管道、烟囱、燃气管道和电源连接即可使用;进出口均在炉体后部,安装方便并且美观整齐。

3.智能模块系统:每台锅炉互为备用,根据不同需求,可选择单独、串并联使用。

4.超高传热效率:采用全新Ultraten技术换热元件——羽翼管,独特的撕裂槽设计可增加5倍换热面积,强化中心烟气扰动,使得燃料能量被充分利用。

5.结构紧凑体积小:采用全预混燃烧技术和羽翼技术,优化和改善锅炉、燃烧器的结构和布局,极大程度缩小锅炉体积,仅是普通冷凝热水锅炉体积的40%。

6.湿背结构设计:采用经典湿背结构进行设计,炉体的转烟室管板、背板及筒底都被锅水包围着,有效避免漏烟、局部高温等运行风险,安全省心。

7.人性化控制系统:彩色触摸屏具有极高分辨率,动态运行界面,全中文多级弹出菜单,多级操作权限管理,自动记录运行参数、曲线和故障,操作更人性化、智能化。

8.云服务3.0:可实现实时监控、数据分析、优化建议、维修保养、安全报警、400服务等几大功能,有效掌握锅炉运行动态。

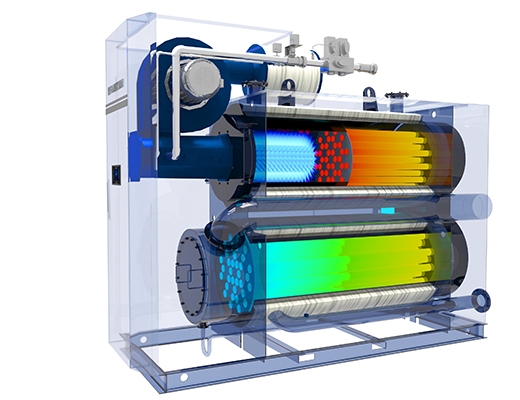

完全冷凝热水锅炉锅炉剖析图产品剖析图

核心技术

全预混燃烧

全预混燃烧

一种新型环保的燃烧方式,对燃料和空气进行全预混,通过精密的调节和控制,确保燃气和空气的完全混合,使燃烧更充分。

采用表面燃烧技术,使燃烧效率更高,降低NOx排放量。NOx排放低于18mg/Nm³。

燃烧器结构简单,便于操作,用户仅操作锅炉控制柜开关即可自动开启运行;全预混燃烧器可实现比例调节,最大调节范围达到20 - 100%

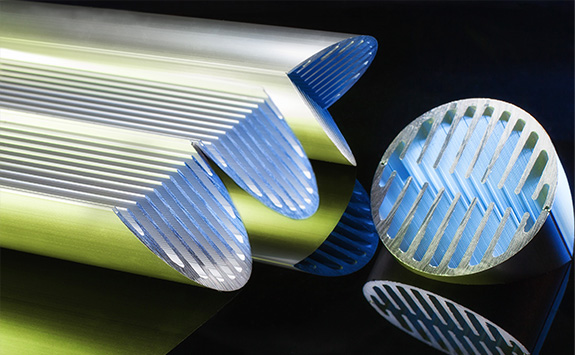

UItraten技术-羽翼管

UItraten技术-羽翼管

全新的Ultraten技术换热元件--羽翼管,高效节能,高度先进的冷凝技术保证了能源利用高效性,通过把燃气燃烧后生成的烟气中的汽化潜热充分吸收,从而使得能量得以被有效利用,节省了能源,使效率更高。

采用高导热系数的铝硅合金材质,极大地延长了受压元件的使用寿命。

性能参数

完全冷凝热水锅炉技术参数表

型号 A(mm) B(mm) C(mm) L1(mm) L2(mm) a(mm) 进水口(mm)PN1.6 出水口(mm)PN1.6 通大气口(mm)PN1.6 排污口(mm)PN1.6 冷凝排水口(mm) 燃气接口(mm) 排烟口口径(mm)
H6-1400 3595 1325 2750 1235 1600 1350 DN125 DN125 DN125 DN50 2" 1 1/2" Ф300
H6-2800 4205 1950 3380 1400 1990 2000 DN200 DN200 DN150 DN50 2" Ф450

性能参数

型号 额定热功率(KW) 进/出水温度70℃/95℃ 进/出水温度60℃/80℃ 进/出水温度50℃/60℃ 进/出水温度30℃/40℃ 水容量(m³) 概略重量(t)
锅炉效率(%) 燃气消耗量(Nm³/h) 锅炉效率(%) 燃气消耗量(Nm³/h) 锅炉效率(%) 燃气消耗量(Nm³/h) 锅炉效率(%) 燃气消耗量(Nm³/h)
H6-1400 1400 96.1 137.1 97.2 135.5 101.2 130.2 105.5 124.9 1.3 4.4
H6-2800 2800 96.2 273.9 97.3 270.8 101.3 260.1 105.4 250 3.8 6.9

燃料消耗量为安装冷凝器以后的数值;燃料热值:重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³;

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。
