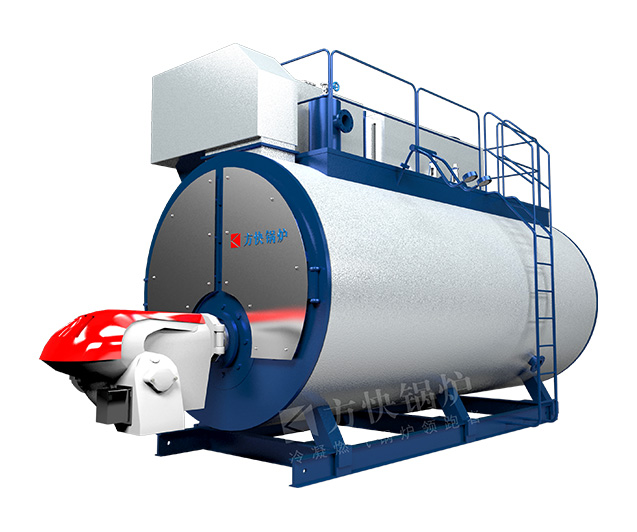

一体式冷凝热水锅炉

简介：锅炉尾部设有烟气冷凝器，有效降低烟气温度（＜100℃），提升锅炉效率的同时也减少了烟气中有害气体；主要材质采用耐腐蚀的ND钢，大大延长锅炉使用寿命。

NOx：≤80mg/Nm³
热效率：大于96%
适用燃料：轻油、燃气
应用范围：供暖、供热水

在线咨询 13838225665

产品特点
性能参数
其他产品
相关案例

1.锅壳式全湿背顺流三回程结构，火焰在大燃烧室内微正压燃烧，完全展开，燃烧热负荷低，有害物质NOX排放量少。主要焊缝均采用自动化焊接设备，保证产品质量。

2.低阻高效的螺纹管代替传统的光管以强化传热，提高热效率。

3.前后烟箱门与面板采用双层密封结构，并逐台进行气密性试验，保证良好的密封。双层密封开闭同步，检修安装方便。尾部可拆式防爆门，保证燃烧安全，同时也可用作炉膛检查孔。

4.方快烟气冷凝器获国家级实用新型专利，采用高效钢铝复合螺旋趐片管换热，换热面充足，烟气侧系统阻力小，满足一般燃烧机的要求。

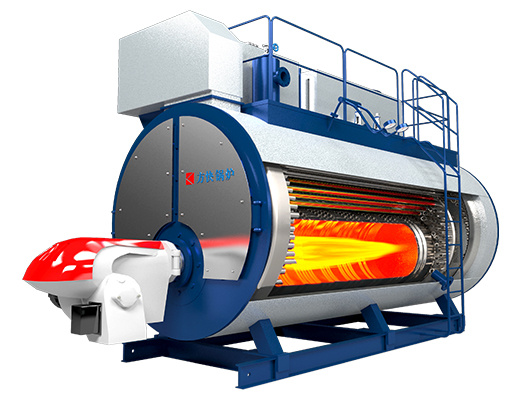

产品剖析图

性能参数

一体式冷凝常压热水锅炉技术参数表

项目型号

额定热功率

取暖面积

循环水量

燃料消耗量

最大锅炉尺寸

进/出水口

排污口

烟囱直径

通大气口

重量

备注

轻油

天然气

长

宽

高

单位

Kcal/h

㎡

m³/h

kg/h

Nm³/h

CWNSL0.7-95/70-Y、Q

60×10⁴

6000

24.1

63.6

74.3

3730

1950

2430

DN100

DN50

300

DN80

3.43

中心回然

CWNSL1.4-95/70-Y、Q

120×10⁴

12000

48.2

128.5

142.4

3710

2270

2850

DN100

DN50

350

DN125

4.55

CWNSL2.1-95/70-Y、Q

180×10⁴

18000

72.2

190.9

214.1

4440

2360

3220

DN125

DN50

450

DN150

6.18

CWNSL2.8-95/70-Y、Q

240×10⁴

24000

96.3

244.5

290.2

5170

2520

3310

DN125

DN50

450

DN150

6.33

通用

额定出/进水温度

℃

95/70

额定热效率

96-98

使用电源

V/Hz

380/50

∗燃料消耗量为安装冷凝器以后的数值；燃料热值：轻油10250kcal/kg、天然气38.3MJ/Nm³；

∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。

一体式冷凝承压热水锅炉技术参数表

项目型号	额定热功率	取暖面积	循环水量	出水压力	燃料消耗量		最大锅炉尺寸			进/出水口	排污口	烟囱直径	重量	备注
项目型号	额定热功率	取暖面积	循环水量	出水压力	轻油	天然气	长	宽	高	进/出水口	排污口	烟囱直径	重量
单位	Kcal/h	㎡	m³/h	MPa	kg/h	Nm³/h	mm	mm	mm	mm	mm	mm	t
WNS2.8-1.0/115(95)/70-Y、Q	240×10⁴	24000	53.5(96.3)	1.0	244.4	275.2	5500	3260	3680	DN125	DN50	450	8.15	中心回然
WNS4.2-1.0/115(95)/70-Y、Q	360×10⁴	36000	80.3(144.5)		367.3	414.1	6500	3530	4320	DN150	DN50	550	13.94	二回程
WNS5.6-1.0/115(95)/70-Y、Q	480×10⁴	48000	107(192.6)		491.8	554.9	7090	4030	4990	DN200	DN50	700	17.99
WNS7-1.0/115(95)/70-Y、Q	600×10⁴	60000	133.8(240.8)		608.8	682.4	7650	4040	5090	DN200	DN50	700	20.43
WNS14-1.25/115(95)/70-Y、Q	1200×10⁴	120000	267.6(481.6)	1.25	1224.9	1368.1	9280	4350	5770	DN250	DN50	900	40.46
