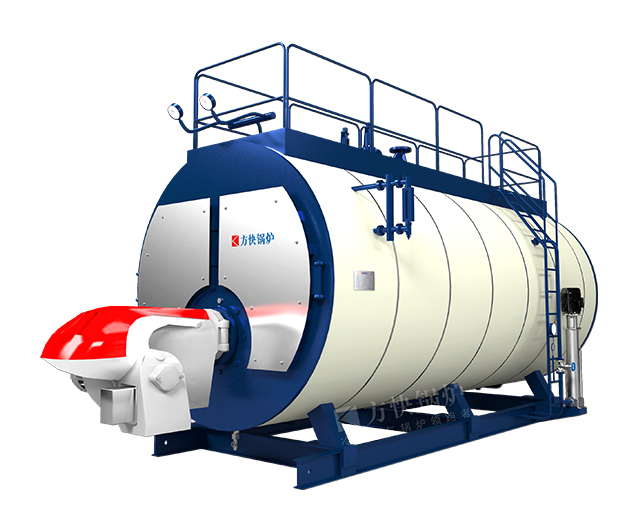

分体式冷凝蒸汽锅炉

分体式冷凝蒸汽锅炉

简介： 冷凝蒸汽锅炉系列采取了优秀的设计理念，根据各品味热能的热点，烟气余热梯级利用，充分吸收烟气中的余热，使得锅炉效率得到极大限度的提升。配套自主设计研发的PLC全自动智能控制系统，采用机电一体化控制设备结合可编程逻辑控制器联合控制方式，锅炉自动化控制程度和运行可靠程度高，操作直观简便。

  • NOx：≤80mg/Nm³
  • 热效率：大于97%
  • 适用燃料：轻油、天然气
  • 应用范围：造纸、医药、化工
在线咨询 13838225665

1.锅壳式全湿背顺流三回程结构，火焰在大燃烧室内微正压燃烧，完全展开，燃烧热负荷低，有害物质NOX排放量少。主要焊缝均采用自动化焊接设备，保证产品质量。

2.低阻高效的螺纹管代替传统的光管以强化传热，提高热效率。

3.前后烟箱门与面板采用双层密封结构，并逐台进行气密性试验，保证良好的密封。双层密封开闭同步，检修安装方便。尾部可拆式防爆门，保证燃烧安全，同时也可用作炉膛检查孔。

4.方快烟气冷凝器获国家级实用新型专利，采用高效钢铝复合螺旋趐片管换热，换热面充足，烟气侧系统阻力小，满足一般燃烧机的要求。

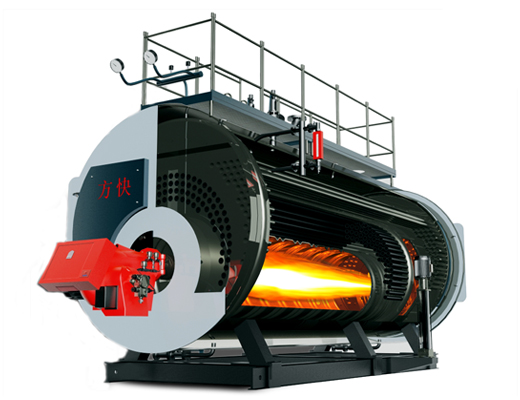

产品剖析图

性能参数

分体式冷凝蒸汽锅炉技术参数表

项目型号 单位 WNS1
1.0-YQ 		WNS2
1.0-YQ 		WNS2
1.25-YQ 		WNS3
1.25-YQ 		WNS4
1.25-YQ 		WNS6
1.25-YQ 		WNS8
1.25-YQ 		WNS10
1.25-YQ 		WNS10
1.6-YQ 		WNS15
1.25-YQ 		WNS15
1.6-YQ 		WNS20
1.25-YQ
额度蒸发量 t/h 1 2 2 3 4 6 8 10 10 15 15 20
对应发热量 10⁴kcal/h 64 128 128 192 256 384 512 640 640 960 960 1280
燃烧调节方式 全自动两段火 全自动比例调节
燃料耗量 柴油 kg/h 64.4 128.9 128.9 193.3 257.7 386.6 514.4 644.3 644.3 966.5 966.5 1288.6
重油 kg/h 67 134 134 200.9 267.9 401.9 535.8 669.8 669.8 1004.7 1004.7 1339.6
天然气 Nm³/h 70.8 141.5 141.5 212.3 283 424.6 566.1 707.6 707.6 1061.4 1061.4 1415.2
城市燃气 Nm³/h 143.7 287.4 287.4 431.2 574.9 862.3 1149.8 1437.2 1437.2 2155.9 2155.9 2874.5
电功率 燃油 KW 3.55 8.9 8.9 14 16 18 29 34 34 69 69 2874.5
燃气 KW 3.2 8.5 8.5 13 16 18 29 34 34 61 61 67
最大锅炉尺寸 A mm 3830 4860 5020 5110 6110 6950 7530 8300 8300 8750 8750 9620
B mm 1900 2670 2560 2790 2800 2910 3390 3260 3310 3500 3500 5180
C mm 3010 3290 3250 3490 3640 3830 4350 4320 4320 4430 4430 5270
阀门压力 MPa 1.6（2.5）
蒸汽出口-DN mm 50 65 65 80 100 125 125 150 150 200 200 200
进水口-DN mm 40 40 40 40 40 40 40 50 50 50 50 65
排污口-DN mm 40 40 40 50 50 50 50 50 50 50 50 50
烟囱直径 mm 300 350 350 450 450 550 550 700 700 900 900 900
重量 t 5.6 8.2 12.1 16 11.3 16.7 21.9 25.9 28.2 34.9 39.3 41.9
通用 额定蒸汽温度 ℃ （184）194（204） 额定热效率 % 97-100 燃烧方式 MPa 微正压室燃
额定进水温度 ℃ 20 额定蒸汽压力 MPa (1)1.25(1.6) 使用电源 V/Hz 380/50

∗燃料消耗量为安装冷凝器以后的数值；燃料热值：重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³；

∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。
